200m ³/ H Système de circulation de boue HDD Système de circulation de boue haute puissance à 8 cônes de 40 kW
Introduction
Dans un système complet de recyclage de boue, le shaker de schiste est l'équipement de première étape pour le contrôle des solides et le nettoyage de la boue.Les agitateurs de schiste pour le contrôle des solides sont des dispositifs qui éliminent les déblais de forage du fluide de forage lors de la circulation et du forage.En utilisant différents tamis à treillis métallique, l'agitateur à mouvement linéaire pourrait éliminer au maximum les déblais de forage et récupérer la précieuse boue de forage dans le système de boue pour un traitement ultérieur.
Paramètres du produit
| Modèle |
CSJ-FN-30C |
CSJ-FN-60C |
CSJ-FN-120C |
CSJ-FN-200C |
| Capacité (m3/h) |
30 |
60 |
120 |
200 |
| Pompe à lisier |
Modèle |
DC-EHM-1.5C |
DC-EHM-3C |
DC-EHM-3C |
DC-EHM-4C |
| Puissance (Kw) |
7.5 |
11 |
22 |
37 |
| Pression (MPa) |
1.0~2.0 |
| Agitateur de schiste |
Puissance(Kw) |
1.5 |
2 |
3 |
3 |
| Force de vibration(KN) |
30 |
40 |
60 |
60 |
|
Filtrer
taille (mm)
|
EN HAUT |
1400X600 |
1700x700 |
1900X1000 |
2100x1200 |
| Vers le bas |
1400X600 |
1700x700 |
1900X1000 |
2100x1200 |
| Modèle de cône |
FN-100 |
FN-150 |
| Numéro de cône |
3 |
6 |
12 |
8 |
| Taille de séparation (μm) |
10-30 |
| Puissance totale (kW) |
9 |
13 |
25 |
40 |
| Taille maximale du système (mm) |
1650X1450X2150 |
2000X1600X2250 |
2170X2000X2400 |
2400*2300*2400 |
| Poids du système (Kg) |
1200 |
1900 |
2500 |
3500 |
Utilisation et applicabilité
L'agitateur de schiste fluide de forage est le principal équipement de contrôle des solides dans le système de contrôle des solides fluides de forage.
L'agitateur de schiste tamise le fluide de forage avec une grande quantité de déblais, sépare les particules solides de grande taille et envoie le fluide de forage aux équipements de séparation suivants.
le Shale Shaker présente les avantages d'une structure simple, de performances fiables, d'une grande capacité d'élimination, d'une longue durée de vie et d'un entretien simple.
Structure et principe de fonctionnement
L'agitateur de schiste est composé d'un réservoir d'alimentation, d'une base, d'une boîte de criblage et d'un moteur vibrant, etc. six ressorts d'isolation soutiennent la boîte de criblage sur la base.
Après avoir absorbé les dernières réalisations en matière de criblage au pays et à l'étranger et intégré les points forts du cercle et des vibrations rectilignes, le secoueur de schiste augmente considérablement la vitesse de transport des déblais de forage et augmente la quantité de liquide de forage à travers l'écran, évitant ainsi de coller sur l'écran .L'agitateur de schiste utilise des moteurs de vibration antidéflagrants doubles comme source vibrante et forme un mouvement rectiligne par l'action de moteurs de vibration à rotation inversée.Il est particulièrement applicable dans les conditions de travail avec fluctuation stratigraphique.Ses avantages deviennent plus évidents car le liquide de forage a une viscosité beaucoup plus élevée.

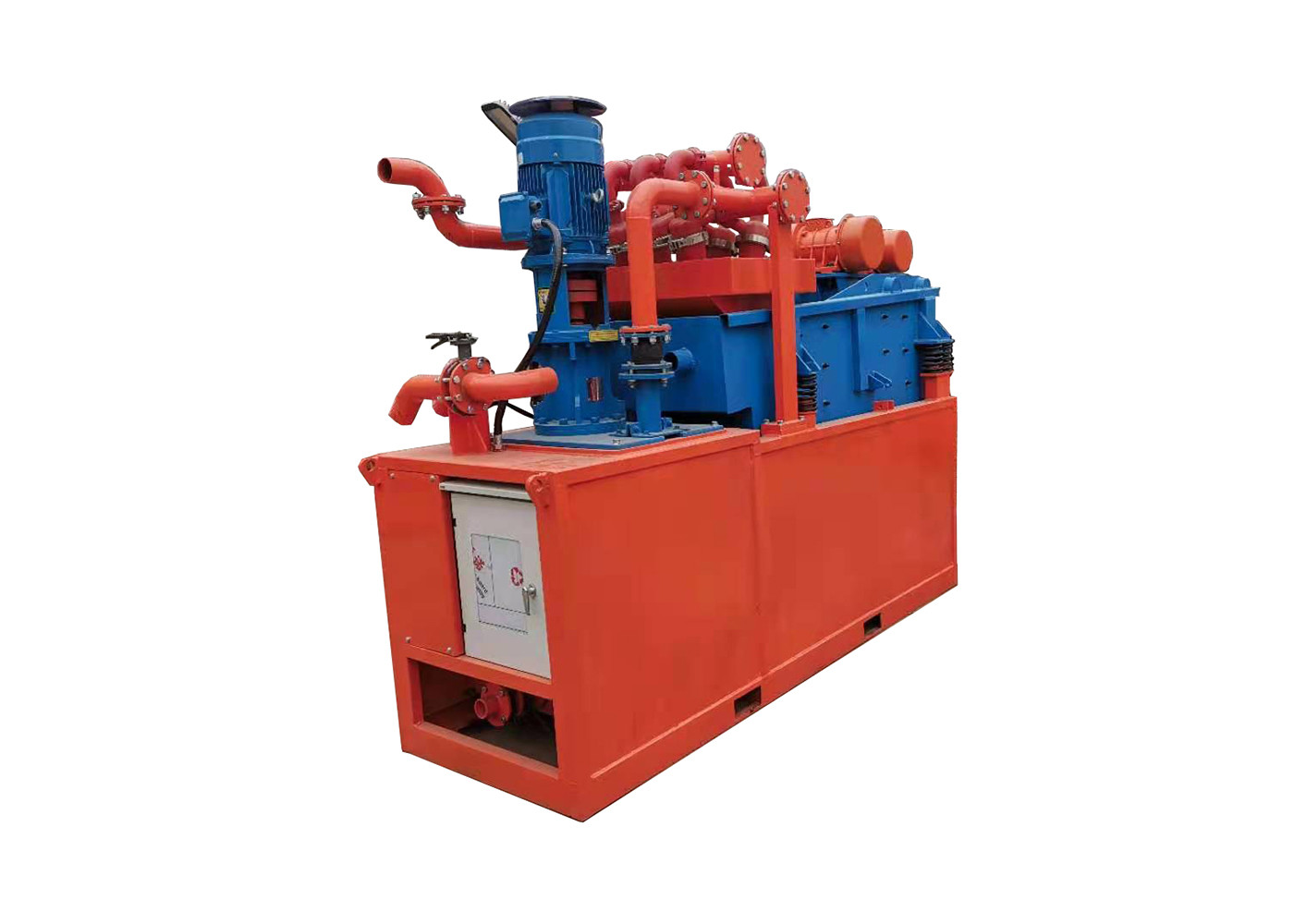

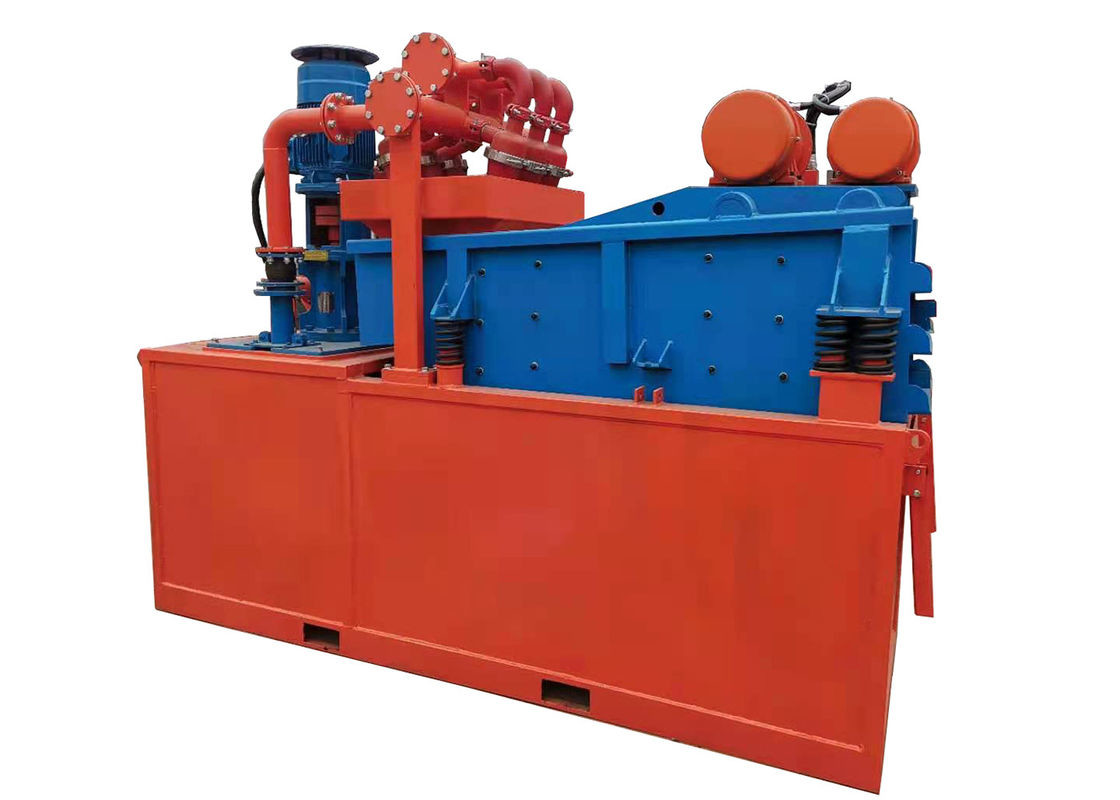

Spectacle de photos
Processus de traitement du système de récupération de boue économique
De la machinerie de travail (ou du réservoir de sédimentation) par pompe à lisier
(1) La boue aspirée passe à travers le réservoir de diagraphie de boue du shaker de schiste
(2) Crible vibrant entrant dans le système de récupération de boue (3) Les particules grossières dans les boues d'épuration sont filtrées, puis pénètrent dans le réservoir de stockage de boues (4), (5) Aspirez du réservoir pour éliminer la boue avec une certaine énergie cinétique de le dessableur le long du pipeline (6) L'entrée de boue est injectée tangentiellement et le limon fin est déchargé de la buse goutte à goutte à l'extrémité inférieure de l'hydrocyclone dans le tamis vibrant (3) Sur le tamis fin supérieur du.Après déshydratation et tamisage fin, le laitier fin relativement sec est séparé et le lisier passant à travers le tamis fin retourne à nouveau dans le réservoir de stockage de lisier (4) à l'intérieur.Mais cyclone(6) La boue propre traitée entre dans le réservoir de stockage intermédiaire à partir du tuyau de trop-plein du cyclone(7) Et ensuite transportée le long du tuyau de sortie du lisier ou renvoyée dans le réservoir de stockage du lisier
(4).Pendant la circulation des boues, une bouée de niveau de liquide entre le réservoir de stockage intermédiaire et le réservoir de stockage de lisier(8) Maintient constant le niveau de liquide dans le réservoir de stockage de lisier.Une fois que la quantité de boue sortant du réservoir de stockage de lisier est supérieure à celle fournie, la bouée de niveau de liquide tombera avec la baisse du niveau de liquide.
À ce moment, la boue dans le réservoir de stockage du milieu sera transférée au réservoir de stockage de lisier par le tuyau de remplissage de lisier ouvert, et le niveau de liquide augmentera et retrouvera son état d'origine ;Si l'alimentation en lisier est supérieure à la sortie, le réservoir de stockage de lisier débordera pour éviter tout débordement.Lorsqu'une boue de meilleure qualité est requise, le processus de tri de la boue dans le cyclone peut être répété en réduisant l'alimentation totale en boue.
